Introducción completa a las guías lineales SBR/TBR

Introducción completa a las guías lineales SBR/TBR

Tanto las guías lineales SBR como TBR pertenecen a la serie de guías lineales cilíndricas y sirven como componentes centrales de transmisión para lograr un movimiento lineal de alta precisión en el campo de la automatización industrial. Con sus ventajas de estructura simple, excelente rentabilidad y operación estable, se aplican ampliamente en sistemas de guía lineal de diversos equipos mecánicos, actuando como un vínculo clave que conecta fuentes de energía y mecanismos ejecutivos para brindar un soporte sólido para la operación eficiente del equipo.

I. Estructura central, material y artesanía

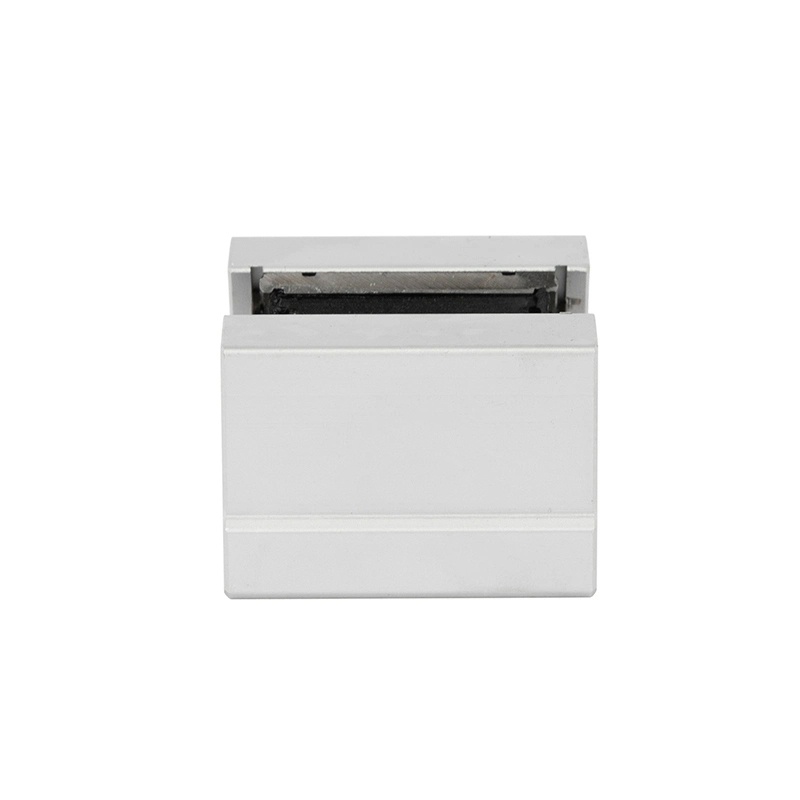

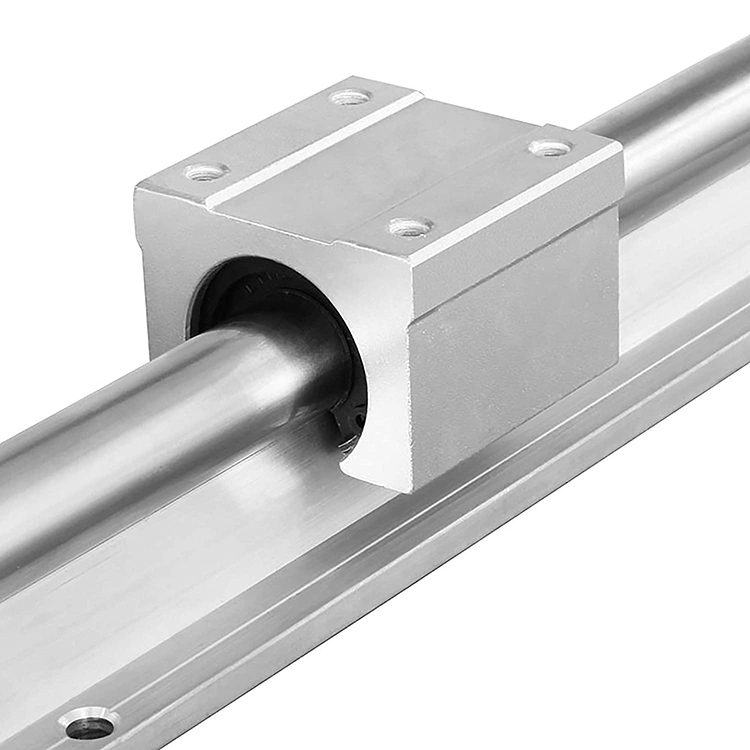

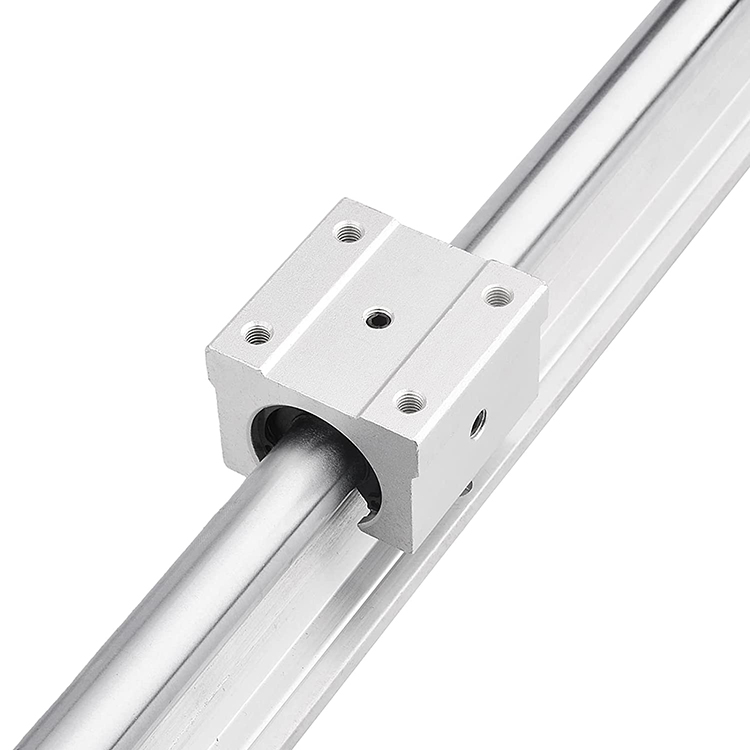

Tanto las guías lineales SBR como TBR adoptan un diseño estructural modular, que consta principalmente de cuatro partes: eje óptico lineal, base de aleación de aluminio, deslizador y rodamiento integrado. Se pueden suministrar completos o como componentes separados, y todos los componentes están estandarizados, siendo completamente intercambiables, lo que simplifica enormemente los procesos de instalación y mantenimiento.

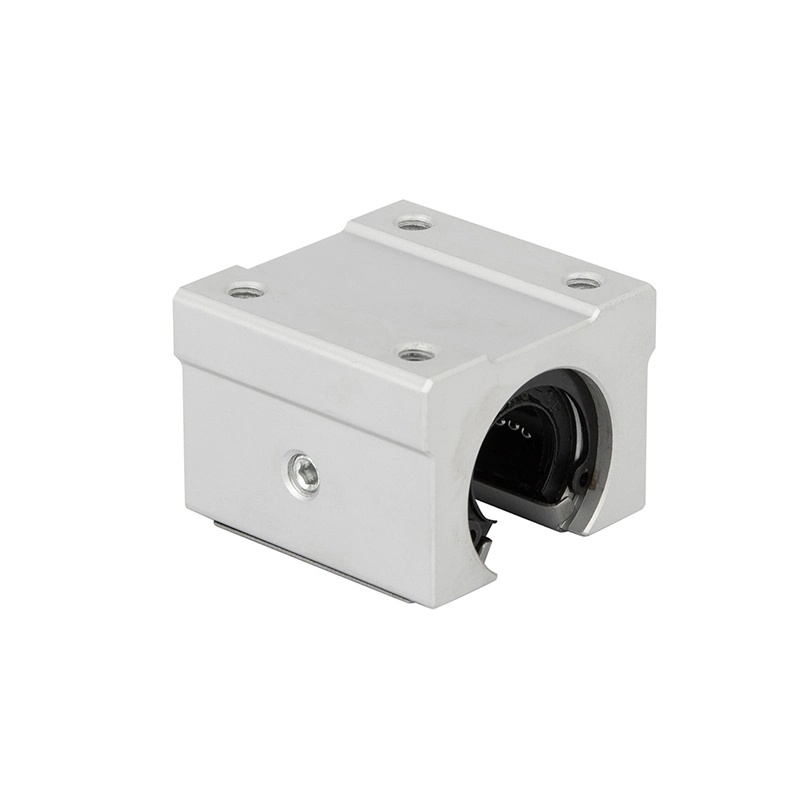

En cuanto a la selección del material, el eje óptico lineal se fabrica principalmente de acero para cojinetes de alta pureza o de acero cromado. Después del enfriamiento de alta frecuencia, el rectificado de precisión y el cromado de la superficie, su dureza puede alcanzar HRC 58-62, lo que ofrece una excelente resistencia al desgaste, a la corrosión y a la fatiga. La carcasa deslizante está hecha de aleación de aluminio de alta resistencia, lo que garantiza rigidez estructural y al mismo tiempo logra un diseño liviano. Los rodamientos lineales de bolas incorporados en el interior realizan un movimiento lineal a través de la fricción de rodadura entre las bolas de acero, el eje óptico y el control deslizante, lo que reduce significativamente la resistencia al funcionamiento. La base de aleación de aluminio se mecaniza con precisión con orificios de montaje estandarizados previamente reservados y algunos modelos están equipados con estructuras antideflexión para brindar un soporte estable a todo el riel guía.

II. Características básicas comunes

Como guías lineales cilíndricas similares, las guías lineales SBR y TBR comparten múltiples ventajas principales, adaptándose a las diversas necesidades de los escenarios industriales:

● Alta precisión y estabilidad: El coeficiente de fricción de rodadura es solo 1/50 del de las guías deslizantes tradicionales, con una diferencia muy pequeña entre las fuerzas de fricción dinámicas y estáticas, lo que evita eficazmente el deslizamiento por movimiento. La precisión de posicionamiento puede alcanzar ±0,01 mm/m y la precisión de posicionamiento repetido es de ±0,005 mm, lo que permite una guía de alta precisión a largo plazo y al mismo tiempo reduce significativamente la vibración y el ruido durante el funcionamiento.

● Alta Eficiencia y Bajo Consumo: La característica de baja fricción no solo reduce la pérdida de movimiento ineficaz sino que también reduce el requisito de potencia motriz del equipo, lo que lo hace particularmente adecuado para escenarios de movimiento alternativo de alta frecuencia y ahorra efectivamente el consumo de energía. Además, el calor generado por la fricción es mínimo, lo que permite un funcionamiento a alta velocidad de 250-1000 mm/s para satisfacer diversas necesidades de transmisión de alta velocidad.

● Fácil instalación y mantenimiento: El diseño de la base preperforada facilita un posicionamiento y montaje rápidos sin un mecanizado complejo de la superficie de montaje. El control deslizante está equipado con una boquilla de aceite dedicada, que permite la inyección manual de aceite o la conexión a un sistema automático de suministro de aceite. La estructura de lubricación es simple y la limpieza y lubricación periódicas pueden prolongar la vida útil.

● Fuerte adaptabilidad ambiental: El cromado de la superficie proporciona una buena resistencia a la oxidación y algunos fabricantes pueden ofrecer modelos personalizados resistentes a la corrosión que pueden funcionar de manera estable en entornos complejos como humedad y condiciones de ácido-base suaves. También tiene un cierto rendimiento a prueba de polvo, adaptándose a condiciones de trabajo polvorientas en sitios industriales.

● Especificaciones y personalización: La serie SBR cubre especificaciones de 10 mm a 50 mm (por ejemplo, SBR10UU, SBR25UU), mientras que la serie TBR comúnmente incluye especificaciones de 16 mm a 30 mm (por ejemplo, TBR16UU, TBR25UU), con versiones extendidas disponibles (sufijo de modelo con "L", es decir, SBRLUU, TBRLUU). La longitud del carril guía se puede personalizar bajo demanda, hasta 6 metros. Los proveedores de alta calidad también pueden proporcionar soluciones de tratamiento de superficies, materiales y tamaños especiales para satisfacer las necesidades de escenarios segmentados. Las siguientes son las especificaciones de los modelos principales de los dos tipos de rieles guía, clasificadas en combinación con aplicaciones prácticas y requisitos de adaptación de la maquinaria de carpintería para referencia de selección posterior.

2.1 Tabla de especificaciones del modelo convencional

Los modelos de guías lineales SBR y TBR se denominan según la "estructura final de especificación de serie" (UU significa extremos doblemente sellados, L significa extendido). La siguiente tabla muestra los principales parámetros de especificación del mercado, aclara información básica como la carga dinámica nominal y el tamaño de cada modelo, marca la dirección de adaptación de la maquinaria para trabajar la madera y se hace eco de la tabla de selección especial en el siguiente contenido.

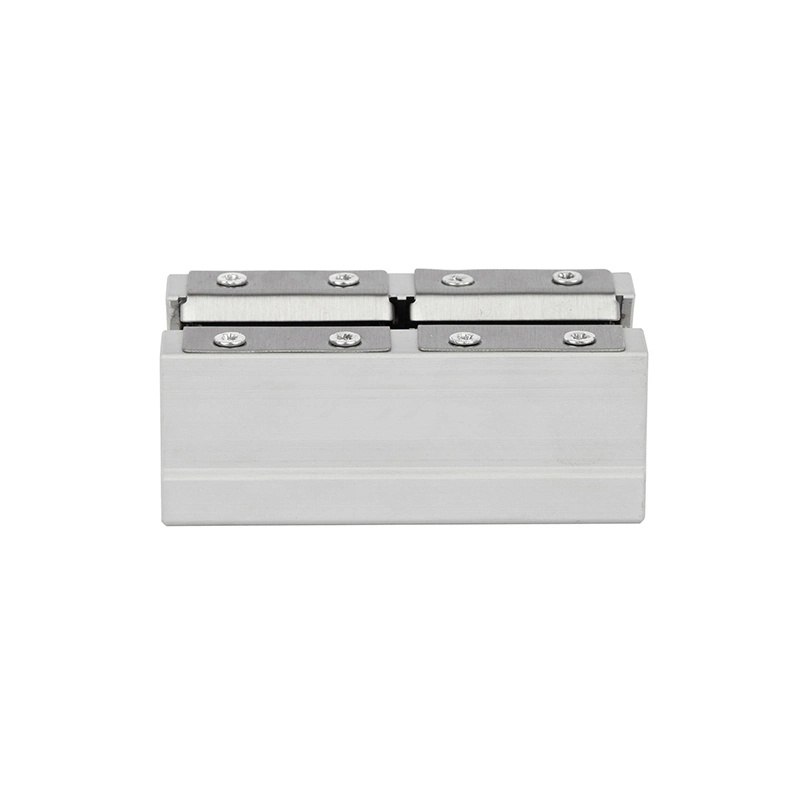

Nota: Los parámetros anteriores son valores estándar convencionales, que pueden variar ligeramente entre diferentes fabricantes debido a diferencias en el proceso. Las versiones extendidas SBRLUU y TBRLUU cubren todas las especificaciones de diámetro de 16 mm, 20 mm, 25 mm y 30 mm. La longitud del control deslizante aumenta en un 50% en comparación con la versión estándar de la misma especificación, y la carga dinámica nominal aumenta en un 10%-15%, lo que puede mejorar la estabilidad de carga y la resistencia a la vibración, adaptándose a escenarios de vibración de alta frecuencia, como varias máquinas de grabado para trabajar la madera, sierras de escuadra y lijadoras.

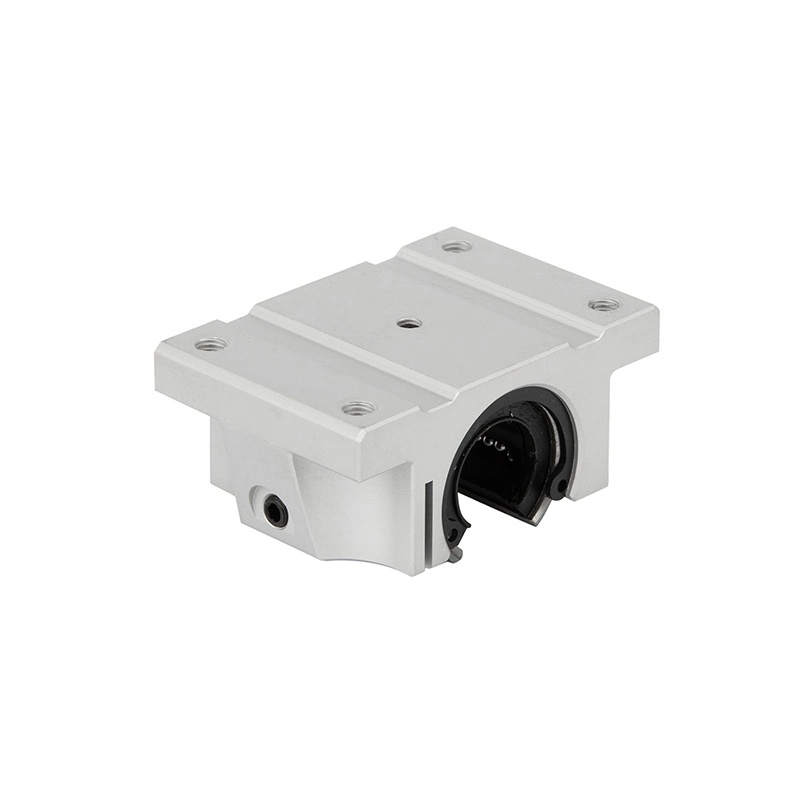

III. Diferencias principales entre las guías lineales SBR y TBR

Las guías lineales SBR y TBR tienen básicamente el mismo rendimiento de carga, con diferencias principales centradas en la estructura, instalación, capacidad de carga, etc. La tabla de comparación específica es la siguiente para una referencia de selección rápida:

En combinación con la tabla de comparación de diferencias anterior, las guías lineales SBR o TBR se pueden seleccionar con precisión según la carga, el espacio de instalación y el presupuesto de costos, con versiones extendidas disponibles para todos los diámetros de 16 mm, 20 mm, 25 mm y 30 mm. En combinación con la tabla de especificaciones anterior y la tabla de selección de aplicaciones a continuación, se forma una cadena lógica de selección completa de "comparación de parámetros - análisis de diferencias - adaptación de escenarios" para proporcionar soluciones precisas para diferentes condiciones de trabajo.

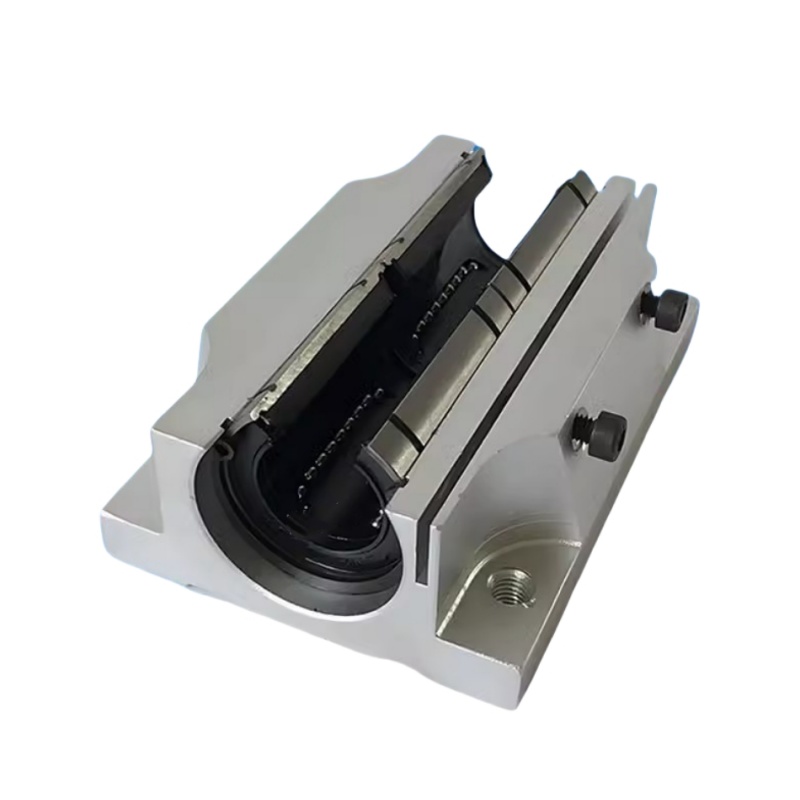

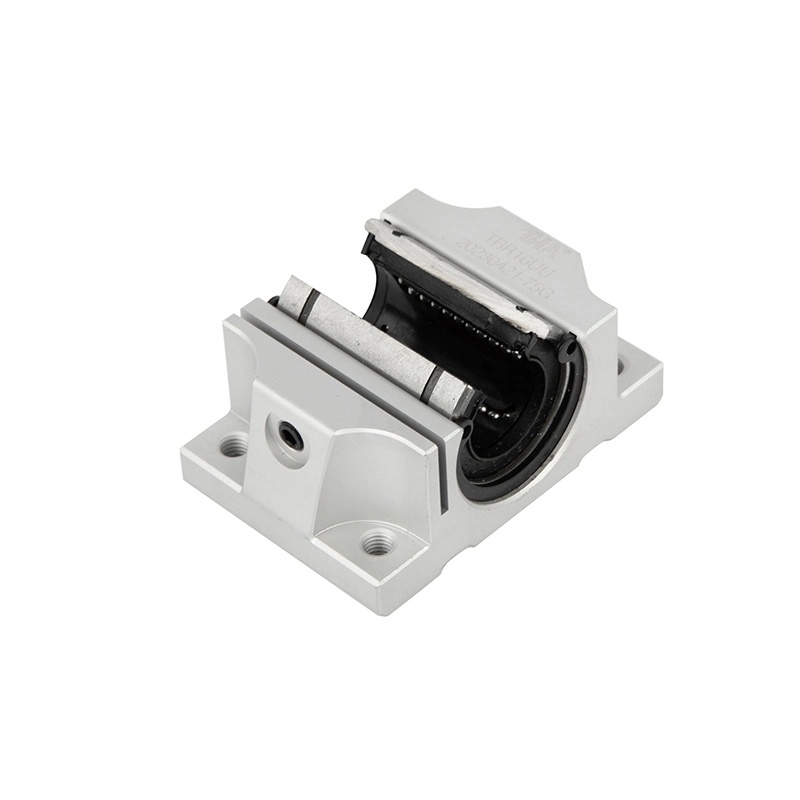

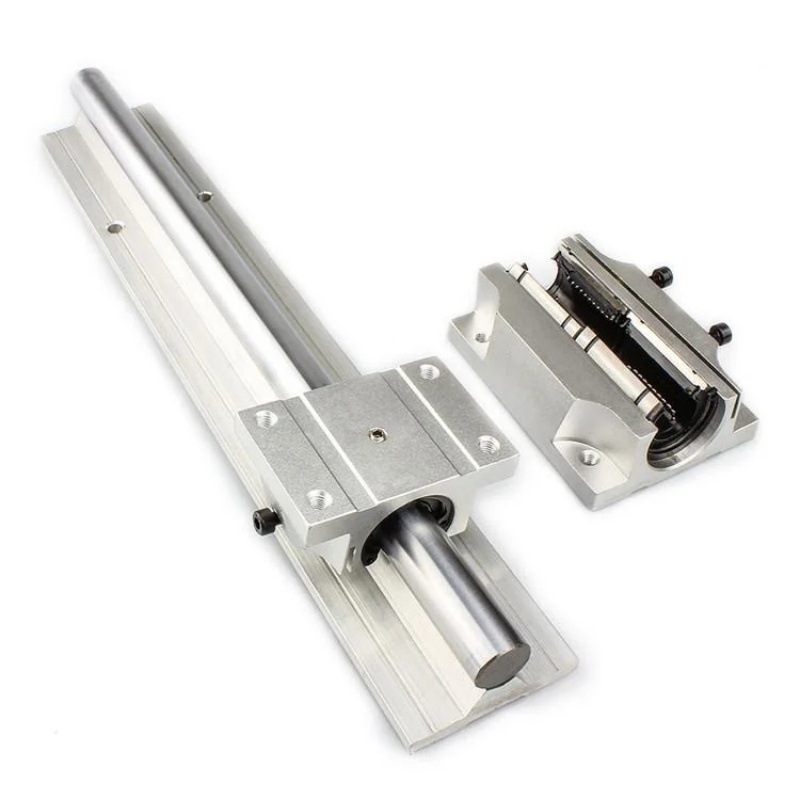

Nota: Las primeras guías lineales TBR estaban equipadas con ranuras de ajuste y tornillos en el lateral para ajustar la holgura de ajuste; Más tarde, esta función se canceló gradualmente debido a las actualizaciones de productos y la optimización de costos, y todos los productos existentes (incluidas las versiones extendidas) garantizan un ajuste preciso mediante un mecanizado de precisión.

IV. Escenarios de aplicación y aplicaciones industriales

Con un rendimiento de alto costo y un rendimiento estable, las guías lineales SBR/TBR son adecuadas para escenarios con un estricto control de costos y requisitos moderados de precisión de guiado, cubriendo ampliamente múltiples campos industriales. Las aplicaciones específicas y los escenarios de adaptación de las versiones extendidas son los siguientes.

1. Equipos generales de automatización industrial

Aplicable a líneas de producción automáticas, equipos de transporte de materiales, dispositivos de posicionamiento, etc., como cintas transportadoras, mecanismos de carga y descarga de manipuladores y líneas de montaje automáticas. La versión extendida se puede utilizar para mecanismos de automatización con movimiento alternativo de alta frecuencia y gran vibración para mejorar la estabilidad de operación.

2. Máquinas herramienta y equipos de procesamiento

Las guías lineales se utilizan ampliamente en el campo de la maquinaria para trabajar la madera. En combinación con los parámetros principales de la tabla de especificaciones anterior, a continuación se clasifica una tabla de selección especial para diferentes condiciones de trabajo, cargas y requisitos de precisión de la maquinaria para trabajar la madera. La tabla equilibra la adaptabilidad y la rentabilidad, aclara el esquema de adaptación de las versiones extendidas y forma un sistema de selección vinculado con la tabla de especificaciones.

Además de la maquinaria para trabajar la madera, la lógica de selección anterior se puede aplicar a equipos de procesamiento general, como tornos CNC, fresadoras y máquinas de corte/grabado por láser: seleccione SBR16/20 y las versiones SBRL extendidas correspondientes para escenarios de carga liviana, TBR20/25 y las versiones TBRL extendidas correspondientes para escenarios de carga media, TBR25/30 y las versiones TBRL extendidas correspondientes para escenarios de carga pesada, y versiones extendidas de varios diámetros (16 mm, 20 mm, 25 mm, 30 mm) se pueden seleccionar según sea necesario para escenarios de vibración de alta frecuencia. La longitud del riel guía se puede personalizar según sea necesario (hasta 6 metros) y se pueden lograr carreras ultralargas mediante empalme. También admite la combinación con posicionadores, manijas de bloqueo y otros accesorios para simplificar los procesos de instalación y operación.

3. Industria Ligera y Maquinaria de Embalaje

Aplicable a maquinaria de impresión, máquinas de envasado de alimentos, clasificadores de tarjetas, etc., y proporciona una guía estable en enlaces como el transporte de papel, el embalaje de materiales y el posicionamiento de tarjetas para cumplir con los requisitos de operación de alta velocidad. Las versiones extendidas no son necesarias para la mayoría de las condiciones de trabajo.

4. Equipos electrónicos y médicos

Se aplica a máquinas de colocación SMT, máquinas bobinadoras, instrumentos de prueba, equipos médicos pequeños, etc., asegurando la exactitud de la colocación de componentes electrónicos, el bobinado y el movimiento de la sonda de detección con alta precisión. Algunos modelos en miniatura se adaptan a espacios reducidos y, por lo general, no se seleccionan las versiones extendidas.

5. Nuevas Energías y Equipos Especiales

Ampliamente utilizado en equipos de nueva energía, maquinaria de fitness, puertas mosquiteras de plataformas de tránsito ferroviario y otros escenarios. Algunos modelos resistentes a la corrosión se adaptan a condiciones de trabajo especiales en la nueva industria energética. Las guías lineales TBR de alta resistencia y las versiones extendidas pueden cumplir con los requisitos de guía y resistencia a la vibración de equipos grandes.

V. Puntos de selección y mantenimiento

1. Puntos principales de selección

● Requisito de precisión: Seleccione el nivel correspondiente según el requisito de precisión de posicionamiento del equipo. La precisión de los productos de marcas de alta gama puede alcanzar ±0,01 mm/m. Se pueden seleccionar modelos de precisión estándar para escenarios generales. La versión extendida no cambia el nivel de precisión sino que solo mejora la estabilidad.

● Selección de proveedores: Seleccione preferentemente fabricantes certificados por ISO9001, como Lishui Aoxin y Suzhou Jinggong, para garantizar la calidad del producto y el soporte postventa. Para versiones extendidas personalizadas, concéntrese en examinar las capacidades del proceso de producción del fabricante.

● Espacio de instalación: Para instalación unidireccional y espacio limitado, prefiera SBR; para espacios complejos que requieren instalación bidireccional, seleccione TBR; Se debe reservar una longitud de instalación suficiente para las versiones extendidas para evitar el impacto del montaje debido a la falta de espacio.

● Condiciones de carga y trabajo: Prefiera SBR para escenarios de carga liviana y sensibles a los costos; seleccione TBR para cargas medianamente pesadas y escenarios que requieran direcciones de instalación flexibles; para escenarios de vibración de alta frecuencia con altos requisitos de estabilidad (como máquinas de grabado para carpintería, escuadradoras, lijadoras), se pueden seleccionar las versiones extendidas SBRL y TBRL correspondientes según los diámetros de 16 mm, 20 mm, 25 mm y 30 mm, y las especificaciones se pueden determinar en combinación con la velocidad de funcionamiento del equipo y la longitud de carrera.

2. Recomendaciones de mantenimiento

● Limpieza periódica: Elimine semanalmente el polvo, las manchas de aceite y las impurezas de la superficie del riel guía. El control deslizante extendido tiene un área de contacto más grande con el eje óptico, así que concéntrese en limpiar los sellos en ambos extremos del control deslizante para evitar que entren impurezas y desgasten el rodamiento.

● Lubricación estandarizada: Inyecte aceite o grasa lubricante especial mensualmente. La versión extendida requiere un aumento apropiado en la cantidad de lubricación. Para escenarios de vibración de alta velocidad y alta frecuencia, el ciclo de lubricación se puede acortar para eliminar la fricción seca.

● Inspección periódica: Inspeccione trimestralmente el apriete de los pernos de montaje y la holgura de ajuste entre el control deslizante y el eje óptico. Para la versión extendida, concéntrese en verificar el contacto uniforme de toda la longitud del deslizador. Si se produce un ruido anormal o un atasco, solucione el problema a tiempo y reemplace el control deslizante o el eje óptico si es necesario.

● Protección de almacenamiento: Los rieles guía inactivos deben almacenarse horizontalmente con aceite antioxidante aplicado en la superficie. Debido a la gran longitud de la versión extendida, evite la deformación por extrusión y fije ambos extremos correctamente durante el almacenamiento.

VI. Tendencias del mercado y resumen

Con el profundo avance de la Industria 4.0 y la fabricación inteligente, la demanda del mercado de guías lineales SBR/TBR mantiene una tasa de crecimiento anual de más del 15% y la escala del mercado continúa expandiéndose. En el futuro, las versiones extendidas optimizarán aún más el diseño estructural para lograr avances en peso ligero y resistencia a las vibraciones, al tiempo que mejorarán el rendimiento de costos, y su aplicación en escenarios de transmisión de gama media con vibración de alta frecuencia y carga media-pesada se generalizará.

En resumen, las guías lineales SBR se adaptan a escenarios de instalación unidireccional y de carga liviana con un rendimiento de alto costo, y las versiones SBRL extendidas de todos los diámetros de 16 mm a 30 mm se pueden extender a escenarios de vibración de alta frecuencia de carga liviana; Las guías lineales TBR cubren condiciones de trabajo complejas con instalación flexible y capacidades de adaptación a cargas pesadas, y las versiones TBRL extendidas mejoran aún más la resistencia a las vibraciones en escenarios de cargas medias-pesadas. Ambos y sus correspondientes versiones ampliadas constituyen la solución central de los sistemas de guía lineal de gama media. En aplicaciones prácticas, se debe realizar una selección precisa de acuerdo con los requisitos del equipo, el presupuesto de costos y las condiciones de trabajo, y se debe realizar bien el mantenimiento diario para aprovechar al máximo las ventajas de rendimiento y extender la vida útil del equipo.
