Prácticas de instalación de ejes lineales para alineación y vida útil

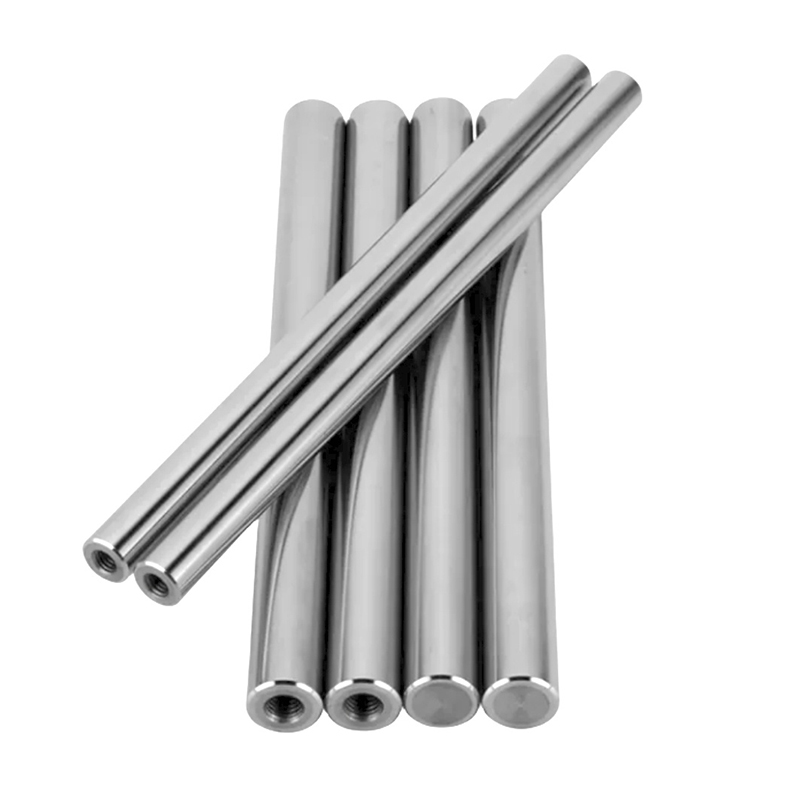

El viaje de un eje lineal de un componente independiente a una parte integral de una máquina se define por su instalación. Incluso un eje fabricado según especificaciones exactas puede tener un rendimiento inferior o una vida útil reducida si se instala incorrectamente. Las prácticas empleadas durante el montaje influyen directamente en la precisión del sistema, los niveles de ruido y la longevidad operativa. La instalación adecuada tiene menos que ver con la fuerza y ​​más con la precisión, la preparación metódica y el ajuste cuidadoso. Esta descripción general describe las prácticas que respaldan el logro de una alineación correcta y la obtención de una base para una vida útil prolongada.

Pasos preparatorios antes de comenzar la instalación

Una instalación exitosa se basa en una preparación minuciosa. Descuidar estos pasos iniciales puede generar problemas que serán difíciles de corregir más adelante.

El paso más sencillo es la limpieza integral. El eje lineal, la base de montaje de la máquina y todos los componentes asociados deben estar libres de suciedad, polvo, rebabas y cualquier resto de grasa protectora. Un contaminante atrapado entre el eje y su soporte puede crear problemas de alineación y provocar hendiduras en la superficie del eje, lo que genera puntos de mayor vibración y desgaste.

A continuación debe realizarse una inspección visual y táctil. El eje debe examinarse para detectar mellas, rayones o corrosión visibles que puedan haber ocurrido durante el envío o la manipulación. Asimismo, se debe comprobar que la superficie de montaje en el bastidor de la máquina esté plana y libre de daños. Cualquier irregularidad en la superficie de montaje se transmitirá al eje, comprometiendo su alineación.

Finalmente, verificar la idoneidad de la geometría de la superficie de montaje es una práctica recomendada. Las superficies donde se fijarán los soportes del eje deben mecanizarse hasta lograr un grado suficiente de planitud y ser paralelas entre sí. Esto establece una base sólida y verdadera, simplificando la posterior alineación de los propios ejes.

Procedimientos para lograr la alineación deseada

El objetivo central del proceso de instalación es garantizar que el eje lineal o los ejes estén correctamente alineados, tanto entre sí como con el eje de movimiento previsto de la máquina.

El uso de herramientas de medición es estándar para verificar la alineación. Un indicador de cuadrante montado sobre una base magnética es una herramienta común que se utiliza para medir la altura y el paralelismo de dos ejes entre sí. Para sistemas muy largos, se pueden emplear niveles de precisión o métodos ópticos para comprobar la rectitud en toda la longitud.

El proceso normalmente implica una serie de ajustes incrementales. Los soportes del eje están sujetos sin apretar a la base de la máquina. Luego se colocan los ejes y se toman medidas en múltiples puntos a lo largo de su longitud. Con base en estas lecturas, se agregan o quitan cuñas y los soportes se golpean ligeramente hasta colocarlos en su posición. Este ciclo de medir-ajustar-medir se repite hasta que los ejes estén dentro de las tolerancias de alineación especificadas.

Una vez confirmada la alineación, los pernos de fijación deben apretarse en una secuencia específica y al par recomendado. A menudo se utiliza un patrón de ajuste cruzado para garantizar una presión uniforme y evitar distorsionar el soporte o desalinear el eje durante el paso de fijación final.

Asegurar el eje y considerar las estructuras de soporte

La forma en que se fija el eje en su lugar y se soporta a lo largo de su longitud es fundamental para mantener la alineación bajo cargas operativas.

Los bloques de soporte del eje, o chumaceras, se utilizan con frecuencia para alojar los cojinetes y proporcionar un medio para montar rígidamente los extremos del eje. Estas unidades a menudo incorporan características de autoalineación que pueden compensar imperfecciones menores en la superficie de montaje, lo que ayuda en la configuración inicial. Luego, el eje se asegura dentro de estos bloques mediante tornillos de fijación, collares tipo abrazadera u otros mecanismos de bloqueo que evitan el movimiento y la rotación axial.

Para aplicaciones que involucran ejes largos, se debe considerar el tramo sin soporte. Para evitar la deflexión por su propio peso o cargas aplicadas, se utilizan estructuras de soporte intermedias. Estos pueden tomar la forma de simples bloques de soporte abiertos o soportes fijos adicionales que están alineados con los soportes finales principales. La integración de estos soportes reduce efectivamente la longitud crítica del tramo, aumentando la frecuencia natural y la rigidez del sistema, lo que contribuye a un rendimiento constante.

La instalación de un eje lineal es una tarea de precisión que se beneficia de un enfoque estructurado y paciente. La inversión de tiempo en una preparación cuidadosa, una alineación meticulosa y una fijación segura produce importantes beneficios. Un eje lineal instalado correctamente contribuirá a un movimiento más suave, un menor ruido de funcionamiento y una reducción del desgaste prematuro de todo el sistema de movimiento lineal. Al considerar la instalación como una fase crítica del proceso de ensamblaje, se puede aprovechar todo el potencial de los componentes, respaldando el funcionamiento confiable de la máquina durante un período prolongado.
