Compatibilidad de eje lineal con rodamientos y sistemas de movimiento

Los sistemas de transmisión mecánica y automatización industrial dependen en gran medida de un movimiento lineal preciso. En muchos de estos sistemas, el Eje lineal Trabaja junto con rodamientos lineales para guiar el movimiento a lo largo de un eje fijo. La compatibilidad entre ejes y rodamientos tiene una influencia directa en la suavidad, la precisión, el nivel de vibración y la estabilidad general del equipo durante el funcionamiento.

Relación de trabajo básica entre eje y rodamiento

Los ejes lineales actúan como riel guía para el movimiento, mientras que los rodamientos proporcionan una interfaz de baja fricción que permite que los componentes se deslicen suavemente. Cuando ambas partes coinciden correctamente, el sistema puede mantener un movimiento estable con una resistencia reducida y un posicionamiento consistente.

En muchas máquinas industriales, esta combinación se utiliza repetidamente en mesas deslizantes, sistemas de posicionamiento y unidades de manipulación automatizadas. La calidad de esta interacción determina la eficiencia con la que el sistema puede operar bajo ciclos de movimiento continuo.

Tipos comunes de rodamientos lineales

Se diseñan diferentes estructuras de soporte para requisitos de movimiento y condiciones de carga específicos.

Rodamientos lineales de bolas

Los rodamientos lineales de bolas se utilizan ampliamente en equipos industriales. Los elementos de bolas internos giran durante el movimiento, lo que reduce la fricción entre el eje y la carcasa del rodamiento. Estos rodamientos se encuentran comúnmente en maquinaria CNC, sistemas de automatización y equipos industriales ligeros donde se requiere un movimiento suave.

Rodamientos lineales con bridas

Los rodamientos con bridas incluyen una estructura de montaje extendida que mejora la estabilidad de la instalación. A menudo se utilizan en sistemas que requieren alineación fija y resistencia al movimiento lateral. Este diseño ayuda a mantener un posicionamiento consistente durante ciclos de movimiento repetidos.

Rodamientos lineales compactos

Los rodamientos compactos están diseñados para equipos con espacio de instalación limitado. Incluso con un tamaño reducido, siguen proporcionando un movimiento lineal estable y se utilizan con frecuencia en dispositivos de automatización compactos e instrumentos de precisión.

Diámetro del eje y coincidencia de rodamientos

Uno de los factores de compatibilidad más importantes es la selección correcta del diámetro del eje. Los tamaños industriales estándar incluyen 6 mm, 8 mm, 10 mm, 12 mm, 16 mm y 20 mm. Cada tipo de rodamiento está diseñado para adaptarse a un rango de tamaño de eje específico.

Si el diámetro del eje no coincide con la especificación del rodamiento, pueden ocurrir varios problemas, como mayor fricción, movimiento inestable o desgaste acelerado. El tamaño adecuado garantiza un funcionamiento más suave y una vida útil más larga de ambos componentes.

Importancia del control de ajuste y tolerancia

Se debe controlar cuidadosamente el ajuste entre el eje y el rodamiento. Si el juego es demasiado grande, el eje puede moverse de manera desigual dentro del rodamiento, lo que provoca vibraciones o una precisión reducida. Si el ajuste es demasiado apretado, aumenta la fricción, lo que puede afectar la velocidad de movimiento y provocar sobrecalentamiento en funcionamiento continuo.

La precisión de la fabricación juega un papel clave para garantizar la tolerancia adecuada. Las superficies de eje rectificadas se utilizan comúnmente para mantener un diámetro constante y mejorar la estabilidad del movimiento.

Condición de la superficie y rendimiento del movimiento

La calidad de la superficie de un eje lineal afecta directamente la forma en que interactúa con los rodamientos. Una superficie más lisa reduce la fricción y ayuda a que los rodamientos se deslicen más uniformemente a lo largo del eje. Las superficies rugosas o irregulares pueden aumentar la resistencia y acortar la vida útil de los componentes.

A menudo se utilizan tratamientos superficiales como el cromado o procesos de endurecimiento para mejorar la resistencia al desgaste. Estos tratamientos ayudan a mantener un funcionamiento estable incluso bajo ciclos de movimiento frecuentes y variaciones de carga mecánica.

Estructuras de ejes soportadas y no soportadas

Los sistemas de eje lineal se pueden instalar en diferentes configuraciones estructurales según los requisitos de la aplicación.

Sistemas de ejes sin soporte

En sistemas no soportados, el eje se fija sólo en ambos extremos. Esta estructura es adecuada para distancias más cortas y condiciones de carga más ligeras. Sin embargo, los ejes más largos pueden sufrir flexión o deflexión bajo tensión.

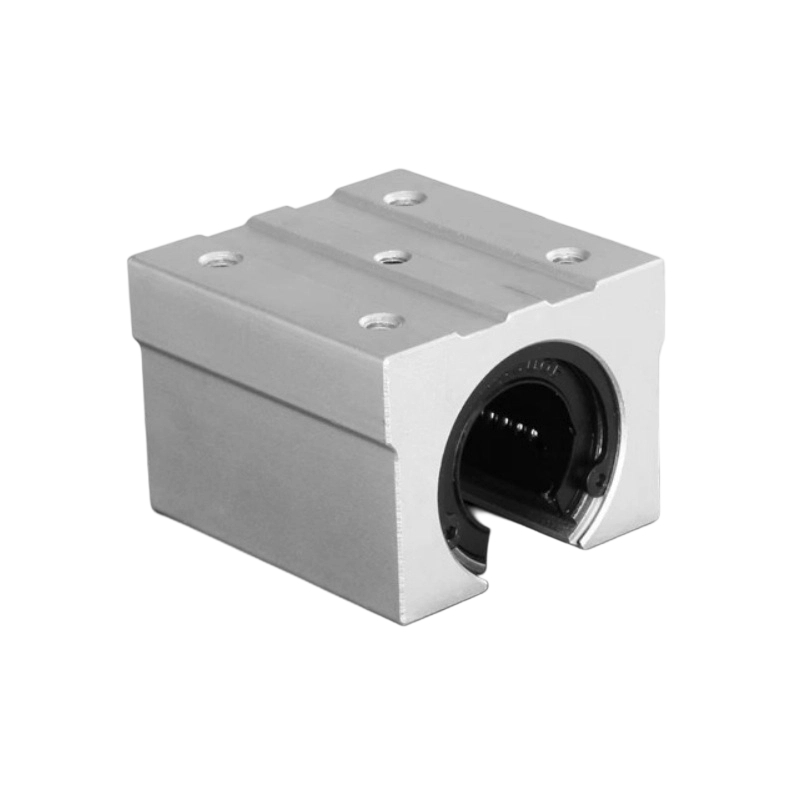

Sistemas de ejes soportados

Los sistemas soportados incluyen estructuras de soporte adicionales a lo largo de la longitud del eje. Esto reduce la deflexión y mejora la estabilidad, especialmente en aplicaciones de recorridos más largos o entornos de mayor carga. Estos sistemas se utilizan comúnmente en equipos de automatización industrial.

Aplicación en sistemas de movimiento

Los ejes lineales y los rodamientos se utilizan ampliamente en diversos sistemas industriales y mecánicos.

Maquinaria CNC

En los equipos CNC, los ejes y los cojinetes trabajan juntos para lograr un posicionamiento controlado y repetible durante las operaciones de mecanizado.

Líneas de producción de automatización

Los sistemas automatizados se basan en componentes de movimiento lineal para transportar, clasificar y posicionar materiales en ciclos repetitivos.

Sistemas Robóticos

Los mecanismos robóticos utilizan ejes lineales en juntas deslizantes y estructuras guía para soportar el movimiento mecánico controlado.

Equipos de precisión

Los sistemas de movimiento compactos y precisos utilizan combinaciones de eje y cojinete para garantizar un movimiento estable y preciso en aplicaciones de pequeña escala.

Problemas comunes de compatibilidad

Una combinación inadecuada entre ejes y cojinetes puede provocar varios problemas operativos.

Vibración y ruido

Una mala alineación o un ajuste incorrecto pueden provocar vibraciones durante el movimiento y un aumento del ruido operativo.

Patrones de desgaste desiguales

La desalineación puede causar desgaste localizado en la superficie del eje, reduciendo la vida útil de los componentes.

Suavidad de movimiento reducida

El exceso de fricción o la mala calidad de la superficie pueden provocar un comportamiento de movimiento irregular o inconsistente.

Inestabilidad del sistema

La incompatibilidad a largo plazo puede afectar la estabilidad general de la máquina y reducir la precisión del posicionamiento.

Mantenimiento y cuidado operativo

Las prácticas de mantenimiento adecuadas ayudan a ampliar el rendimiento del sistema y reducir el tiempo de inactividad.

Lubricación

Los lubricantes reducen la fricción entre el eje y las superficies de los cojinetes, lo que favorece un movimiento más suave y reduce el desgaste.

Inspección periódica

La inspección periódica ayuda a identificar signos tempranos de desgaste, contaminación o desalineación antes de que se desarrollen problemas graves.

Reemplazo de componentes

Cuando el desgaste alcanza un cierto nivel, reemplazar los ejes o cojinetes ayuda a restaurar el rendimiento y la estabilidad normales del sistema.

Tendencias de desarrollo en sistemas de movimiento lineal

Los sistemas de movimiento modernos continúan centrándose en una mayor precisión, una mejor calidad de la superficie y una compatibilidad de componentes más estable. Los avances en los procesos de fabricación están respaldando una interacción más fluida entre ejes y rodamientos.

A medida que los sistemas de automatización se adoptan más ampliamente, la demanda de componentes de movimiento lineal confiables continúa creciendo en múltiples sectores industriales.
